Optische Spektroskopie

Das Labor für optische Spektroskopie verfügt über ein Zweistrahl-Spektrometer UV-3100 der Firma Shimadzu.

Technische Daten:

msz_osgeraet330

Lichtquellen: Halogenlampe, Deuteriumlampe

Detektoren:
- PMT-Detektor (Photomultiplier Tube) für den ultravioletten (UV) und den sichtbaren (VIS) Spektralbereich
- PbS-Detektor für das nahe Infrarot (NIR)

Messbereich:
- Transmission 190 nm - 3200 nm (UV, VIS, NIR)
- Reflexion      240 nm - 800 nm (UV, VIS)

Auflösung bis 0,1 nm bei 340 nm

Anwendung

bragg-spiegel

Mit dem vorhandenen Spektrometer sind Transmissionsmessungen im ultravioletten, sichtbaren und im nahen infraroten Spektralbereich möglich. Ein zusätzlicher Reflexionsaufsatz erlaubt die Untersuchung von Reflektivitäten im ultravioletten und sichtbaren Spektrum. Im Rahmen der Forschungsarbeiten, werden vor allem Mehrschichtsysteme, wie zum Beispiel dielektrische oder epitaktisch gewachsene Bragg-Spiegel analysiert.

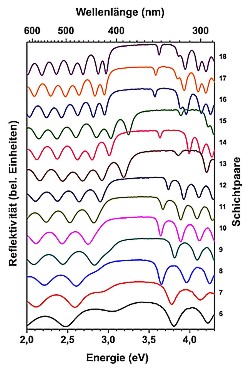

Das Bild zeigt die Reflektivität dielektrischer Bragg-Spiegel mit 6 bis 18 Schichtpaaren in Abhängigkeit von der Lichtenergie bzw. der Wellenlänge.
