TEM-Untersuchungen / Bildergalerie

  • Abbildende Untersuchungen auf submikroskopischen Niveau

msztem_beisp_nano01

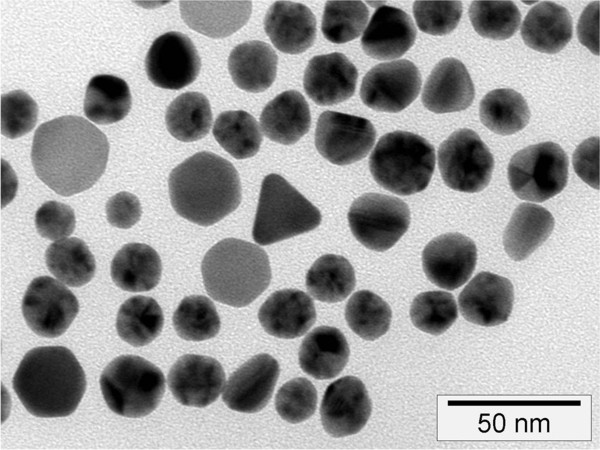

Kooloidale Goldnanopartikel für medizinische Tests




  • Charakterisierung der Defektmorphologie

msztem_beisp_kg01 msztem_beisp_kg02

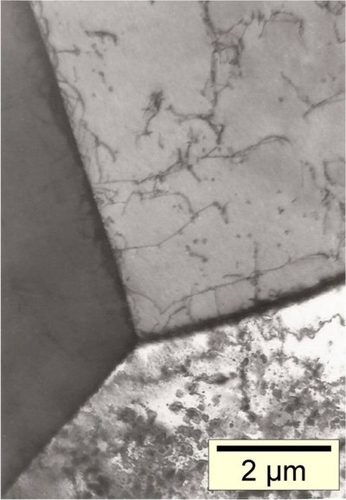

Bild links: Orientierungskontrast an einem Korngrenzentripelpunkt mit Versetzungslinien (oben rechts), Material - Eisen

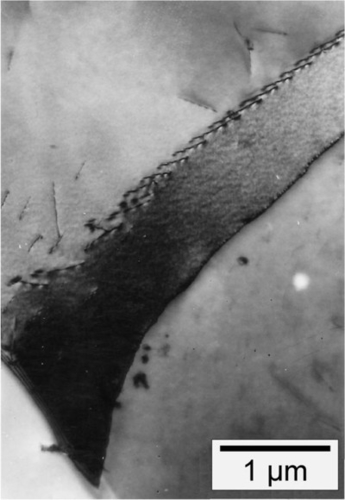

Bild rechts: Orientierungskontrast an einer Kleinwinkelkorngrenze, Material - Eisen



msztem_beisp_vers01

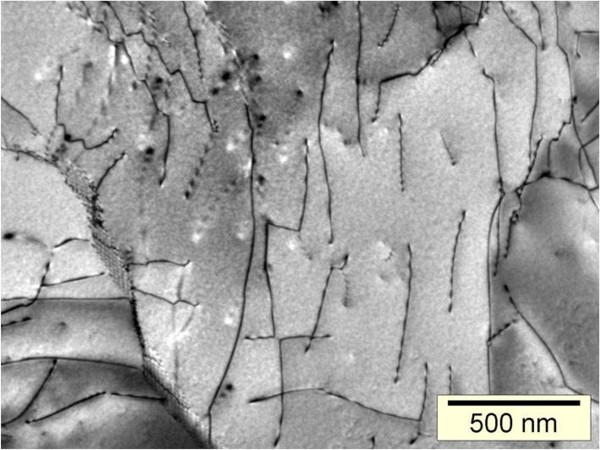

Versetzungslinien in einer MoSiB-Legierung mit typischen "Schmetterlinks"-Kontrast



msztem_beisp_vers02

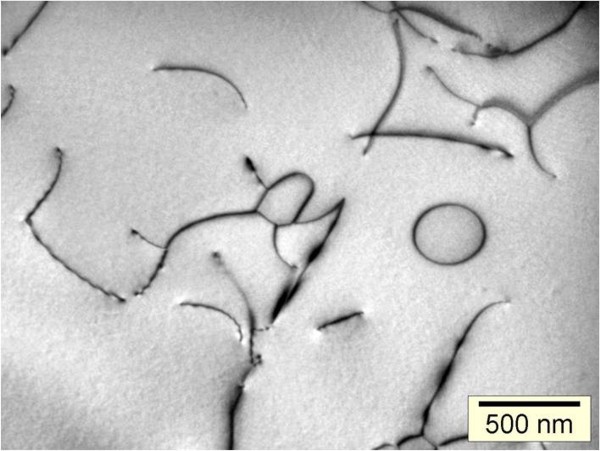

Versetzungslinien und Versetzungsring in einer MoSiB-Legierung für Hochtemperatureinsatz



Lokale Materialanalyse (Phasenidentifizierung, Konzentrationsprofile)

msztem_beisp_nano03+edx

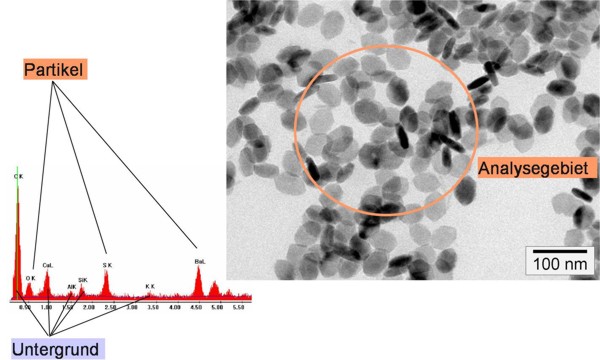

Energie-dispersieve Analyse von Bariumsulfat-Nanopartikel auf einem Kohlenstofffilm




  • Hochauflösende TEM-Aufnahmen zur Charakterisierung von Gitterstruktur und Gitterfehler

msztem_beisp_hrtem06

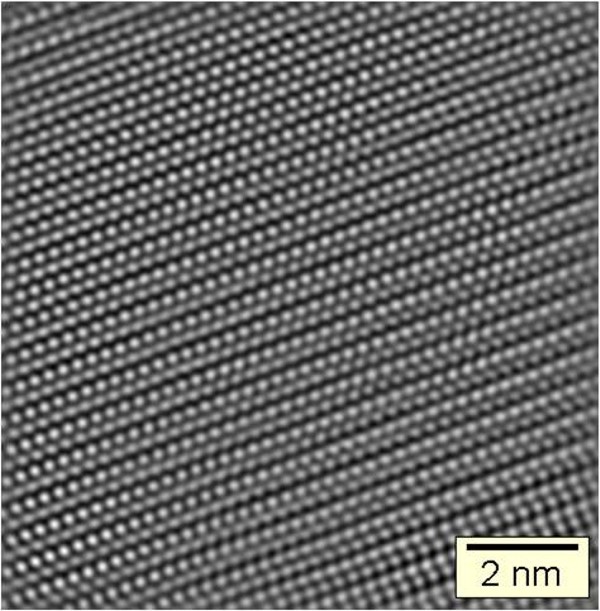

Hochauflösende Aufnahme (HR-TEM) der atomaren Struktur von GaN nach Fourier-Bearbeitung



msztem_beisp_hrtem03

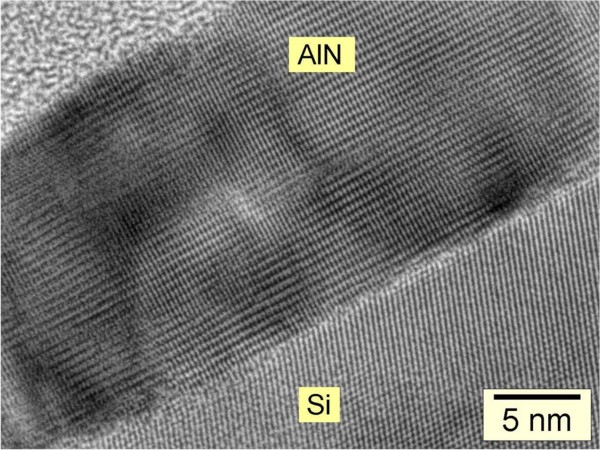

HR-TEM Abbildung des epitaktischen Übergangs zwischen Si und AlN (ohne Nachbearbeitung)



msztem_beisp_hrtem05

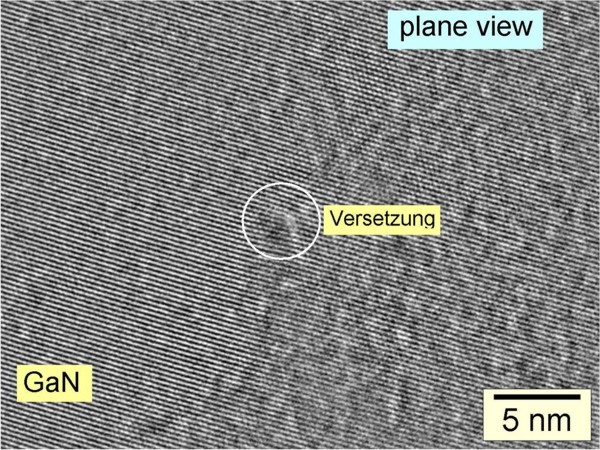

HR-TEM Abbildung eines Gitterdefekts (Versetzung) im GaN



msztem_beisp_hrtem02

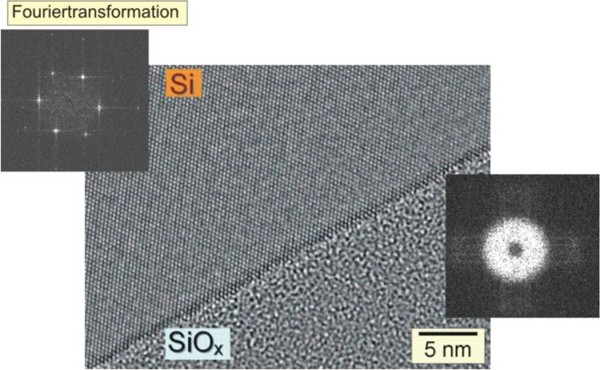

HR-TEM Abbildung des Übergangs vom kristallinen Si zum amorphen SiOx.
Die eingelegten Bilder zeigen die jeweilige Fourieranalyse der Grauwertverteilung



Charakterisierung der Kristallstruktur mittels Elektronenbeugung

msztem_beisp_vers03+beug

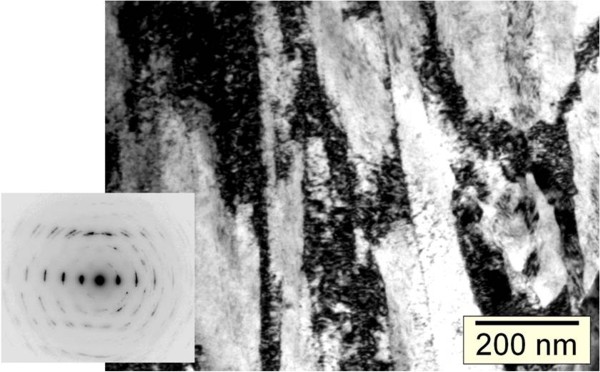

Subkörner in eienr hochverformten Ni-Basislegierung und ELekronenbeugungsbild, zeigt die Rotation zwischen den Subkörnern
